Определение объема диагностического мониторинга опасных производственных процессов
(Самарский государственный технический университет)
Быков Д.Е., Стеблев Ю.И., Гвоздева Н.В., Михайлов В.Ф., Сусарев С.В.

При проектировании интегрированных систем мониторинга инженерных сооружений  (СМИС) нефтеперерабатывающих и нефтехимических производств одной из главных задач является определение объёма мониторинга объекта.
Необходимый объём мониторинга определяется на стадии разработки специальных технических условий (СТУ) на создание структурированной СМИС объекта или производства в целом [1].
Определение объёма мониторинга является одним из наиболее важных и трудоёмких этапов проектирования СМИС опасных производств,  которому предшествует анализ характеристик технологической установки или производства в целом как объекта мониторинга.

[Spoiler (click to open)]

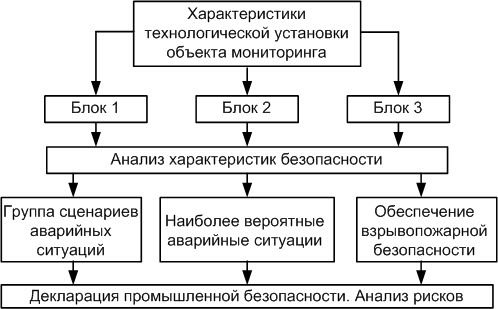

На рис. 1  приведена структурная    схема анализа характеристик технологической установки как
объекта мониторинга.

  Рис.1. Схема анализа характеристик технологической установки как объекта мониторинга
При анализе из всего комплекса установки выделяются блоки определенного функционального
назначения со специфическими характеристиками безопасности. Например, для установки каталитического
риформинга это может быть секция гидроочистки, секция риформинга, сырьевой парк, факельная система и
т.п.
Дальнейший анализ характеристик безопасности сводится к выделению групп сценариев, наиболее
опасных и наиболее вероятных аварийных ситуаций из всех возможных аварийных ситуаций на комплексе
установки.  Источником информации по возможным аварийным ситуациям является проектная
документация на технологическую установку и декларация промышленной безопасности опасного
производственного объекта.
Основной задачей СМИС является [2,3] автоматический мониторинг в режиме реального времени
критически важных для безопасности персонала и окружающей среды:
- параметров технологических систем;
- систем безопасности;
- противопожарной защиты:
- инженерных систем жизнеобеспечения;
- систем связи и управлении в кризисных ситуациях;
- мониторинга состояния несущих конструкций объектов опасного производственного объекта.
Каждая из перечисленных систем, которые должны контролироваться СМИС, представляют собой
сложные производственно-технические и организационные структуры, носителями информации о которых
являются ведущие специалисты – эксперты, обеспечивающие эффективное функционирование этих систем.
Формирование объема мониторинга СМИС должно производиться с учетом экспертных оценок
ведущих специалистов каждого из направлений мониторинга и имеющейся нормативно-технической
документации (НТД) по промышленной безопасности опасных производственных объектов.
Источниками такой экспертной информации являются:
- проектировщик технологической установки;
- проектировщик АСУТП установки:
- служба пожарной безопасности предприятия;
- главное управление МЧС города (ГУ МЧС).
Экспертные оценки необходимо учитывать при определении следующих составляющих объема
мониторинга:
- определение перечня опасных техногенных ситуаций, контролируемых  СМИС.
Источники информации: проектировщик установки; нормативно-техническая документация (НТД);
-определение перечня сигналов системы ПАЗ АСУТП установки,  отражающих
взрывопожаробезопасность и подлежащих контролю СМИС.
Источники информации:  служба пожарной безопасности предприятия;  проектировщик АСУ ТП
установки;
- определение перечня сигналов по безопасности и противодействию террористической деятельности,
которые должны передаваться в СМИС.
Источники информации: служба безопасности предприятия;
-  определение перечня сигналов системы связи и управления в кризисных ситуациях  (СУКС),
которые должны передаваться в СМИС.
Источники информации: служба безопасности предприятия; проектировщик АСУ ТП установки.
Одной из основных подсистем СМИС является система мониторинга инженерных конструкций
(СМИК).
Для определения объема непрерывного мониторинга необходимо:
-  определение перечня оборудования,  подлежащего непрерывному акустико-эмиссионному  (АЭ)
мониторингу системой мониторинга инженерных конструкций.  Типовое применение АЭ мониторинга:
резервуары, сосуды давления, корпуса реакторов, баллоны, колонны, постаменты.
Источник информации: проектировщик установки.
-определение перечня оборудования,  подлежащего непрерывному вибромониторингу.  Типовое
применение вибромониторинга: компрессоры, насосы, воздуходувки.
Источник информации: проектировщик установки.

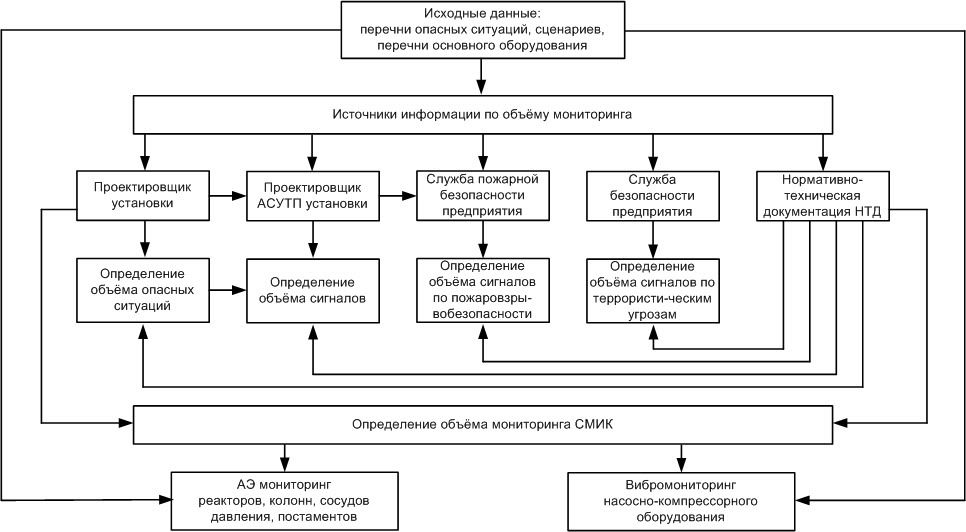

Структурная схема определения объема мониторинга приведена на рис.2.

Рис.2. Схема определения объема мониторинга СМИС
Подсистема мониторинга состояния несущих конструкций и оборудования  (СМИК) предназначена
для решения задач непрерывного и периодического контроля изменения состояния инженерных
конструкций технологической установки в составе СМИС.
Объем мониторинга СМИК определяется перечнем статического и динамического оборудования
технологической установки, подлежащего как непрерывному, так и периодическому мониторингу (рис. 3).

Рис.3. Структура и объемы мониторинга подсистемы мониторинга состояния несущих конструкций и
оборудования технологической установки
Доклад подготовлен на основе опыта проектирования СМИС комплекса установки каталитического
риформинга (ССR) НПЗ, г. Новокуйбышевск, Самарская обл.
1.ГОСТ Р 22.1.12-2005.”Безопасность в чрезвычайных ситуациях.  Структурированная система
мониторинга и управления инженерными системами зданий и сооружений. Общие требования ”.
2.Методика мониторинга состояния несущих конструкций зданий и сооружений. Общие   положения
и требования. М.,2009.
3.СА 03-002-05.  Стандарт ассоциации системы мониторинга агрегатов опасных производственных
объектов. Общие технические требования. М.: Ростехэкспертиза, 2005.
